Helisel Vidalı Kompresör

(0 oy)

Vidalı kompresörler genellikle ve verimli bir şekilde sistemde soğutma, 20 tonun üzerinde kapasite ile kullanılır. Bu kompresörler helisel vida veya rotor birlikte alımı bir oda ve kuvvet soğutucu, sonunda yüksek tarafının karşı odasının düşük yan içinde dönüşümlü olarak bir çifti kullanmak

Açıklama: Resim

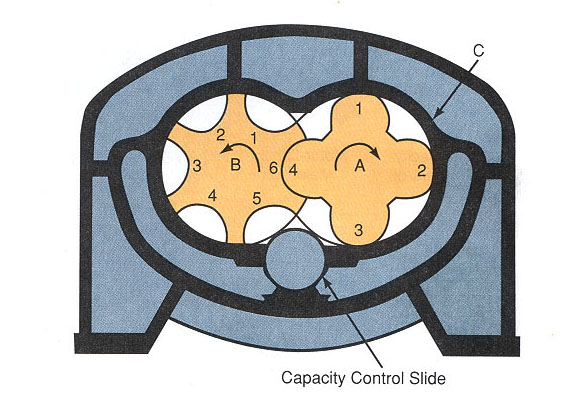

Vidalı kompresör bölümünde Çapraz. A-rotor Erkek. B-Erkek rotor. C-Silindir. Buharlaşmış soğutucu sonunda diğer girdiğinde bir de egzoz ucu. Gaz ileri zorunlu olduğundan, vida loblar arasındaki boşluklar daralma içine sıkıştırarak hareket yaratmak sıkıştırılmıştır. Hayır vanalar, hizmet dışında giriş ihtiyaç duyulan ve portları egzoz. rotorlar sürekli spin Çünkü orada les soğutma ve klima kitap odası ile daha titreşim, kompresörleri olduğunu. Helisel (vida) kompresörler açık götürmek ya da hermetik yapılandırmaları yapılır. Rotor denir "erkek" sürücü rotor, ve "tahrik rotor dişi" için. Erkek rotor, daha loblar ile daha hızlı spin kadın lobu daha. Kapasite kontrolü kompresör odasında açılır ve buhar bazı birimler sıkıştırılmış olmadan çıkmak için verimli olarak nominal kapasitesinin sadece% 10 sadece çalışmasına edebiliyoruz sağlayan bir slayt vana tarafından gerçekleştirilir.

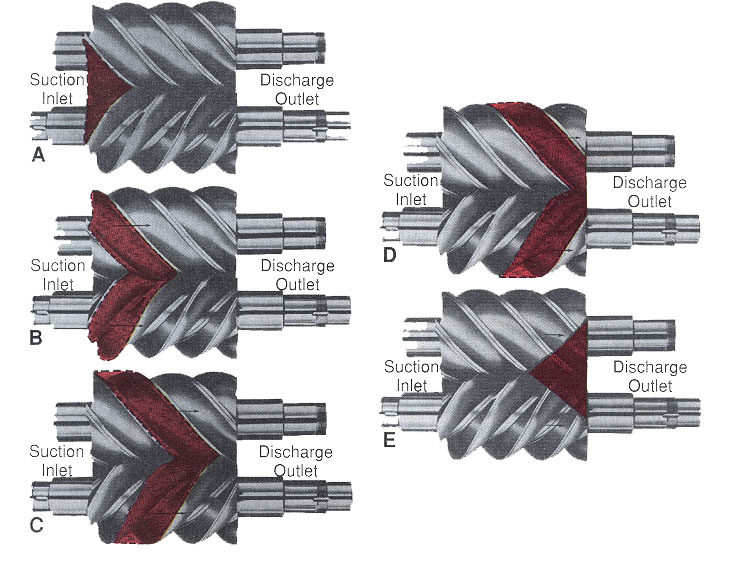

Açıklama: ResimVidalı kompresör temel çalışma. buhar Döner rotor sıkıştırır. A-Kompresör interlobe dolu olan boşluk. B-sıkıştırma başlangıcı. Sıkıştırma tuzak buhar Tam C-. D-buhar basınçlı deşarj Başlanılması. E-boşluk Sıkıştırılmış buhar interlobe tümüyle taburcu edildi.
